Chamamos de impressão offset plana, o sistema de impressão offset que
utiliza folhas cortadas para imprimir.
A impressora offset (plana) possui três cilindros que formam a unidade de impressão, sendo eles:
|
O cilindro porta chapas é responsável pela acomodação da chapa (matriz / forma), sendo construído de aço ou ferro.
O cilindro porta chapas possui um vão onde estão localizadas as pinças, que são responsáveis em "prender" a chapa no cilindro através dos lados
que chamamos de pinça e contra-pinça.
O cilindro porta cauchu tem a função de fixar o cauchu, o cauchu é uma borracha que recebe a imagem entintada da chapa e passa essa imagem para o papel
Já o cilindro contra pressão é responsável em realizar a pressão necessária para a transferência da imagem do cauchu para o
papel ( substrato ).
|
 |
 |

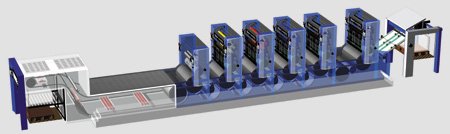

Aqui está representado um esquema geral de
uma impressora offset plana com seus principais componentes:
- Sistema de alimentação (entrada)
- Grupo impressor
( molhagem, entintagem, cilindros )
- Sistema de Recepção (saída) |
Estas impressoras possuem as seguintes
características:
- utilização de tinta pastosa;
- possibilidade de impressão de vernizes ( com ou sem secagem
U.V - ultra violeta )
- ótima qualidade de impressão;
- velocidades relativamente altas
( algumas impressoras chegam a 21.000 impressões por hora - KBA
Rápida 72 K )
- possibilidade de impressão em frente e verso simultaneamente
(
algumas impressoras podem imprimir 6 x 6 cores, além de aplicação de verniz
on line )
- impressão sobre diversas gramaturas e espessuras de papéis e
cartões
- algumas impressoras podem imprimir papelão micro ondulado
|
Imagem ilustrando o momento em que o impressor retira uma folha impressa
para estar verificando a qualidade da impressão.
Se analisarmos com calma poderemos perceber que se trata de uma impressora com 8
unidades de impressão, ou seja, está máquina possibilita a impressão de 4
cores na frente e 4 cores no verso em uma única passagem da folha ( do
substrato) pela impressora.
Esta impressora KBA pode realizar a impressão de até 18.000 folhas por hora.
|

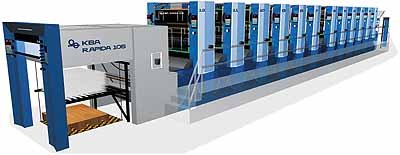

| Aqui podemos
observar uma impressora com 12 unidades impressoras, neste caso pode-se imprimir
até 6 cores na frente e 6 cores no verso do papel (substrato)
|
|
 |
Neste equipamento podemos
notar o sistema de alimentação (direita), 6 conjuntos impressores,
sendo que o primeiro é para impressão de uma cor na frente, os outros
4 para impressão de 4 cores no verso, e a última torre menor para
impressão de verniz.
Podemos notar que a saída da
máquina possui um sistema de secagem prolongado, para
melhor secar o verniz. |
| Aqui podemos ver outra impressora com
unidade envernizadora e sistema de saída prolongada.
Nesse caso podemos observar que pode ser impresso 4 cores na frente e
duas cores no verso + verniz. |
|
|
